FSB泵安裝及調試
- 簡介： FSB氟塑料鹽酸泵的安裝與調試，如有疑問，請與本公司聯系咨詢。....

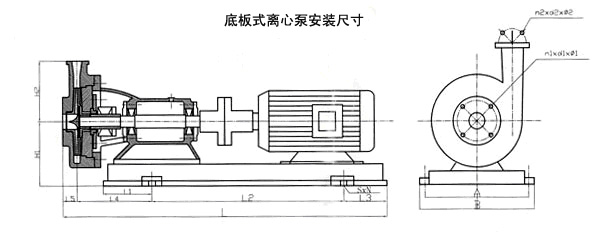

安裝尺寸表
|
型 號 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
H1 |
H2 |
A |
B |
n1×d1×Φ1 |
n2×d2×Φ2 |
|
40FSB-10-6.5 |
100 |
330 |
100 |
220 |
45 |
780 |
185 |
135 |
260 |
260 |
4×Φ100×13 |
4×Φ100×Φ13 |
|
50FSB-20-15 |
90 |
450 |
90 |
175 |
70 |
825 |
200 |
160 |
305 |
305 |
4×Φ110×14 |
4×Φ115×Φ14 |
|
65FSB-20-20 |
90 |
450 |
90 |
175 |
70 |
825 |
200 |
160 |
305 |
305 |
4×Φ110×14 |
4×Φ115×Φ14 |
|
80FSB-30-30 |
150 |
400 |
150 |
235 |
65 |
920 |
212 |
160 |
260 |
350 |
4×Φ130×18 |
4×Φ130×Φ18 |
|
100FSB-25-80 |
150 |
400 |
150 |
235 |
65 |
950 |
212 |
160 |
260 |
350 |
4×Φ150×18 |
4×Φ145×Φ18 |

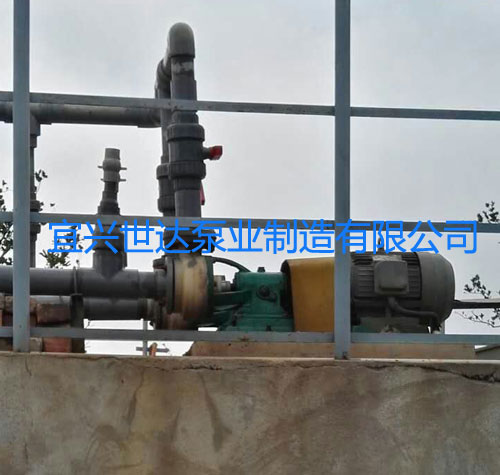

運行中的FSB氟塑料鹽酸泵
